今天有個小伙伴求助到小編，想要學習下各類線切割系統的變錐編程，這可來了個大難題，小編經過一整天的研究及向各位大師的請教，終于搞定了。那么今天先來N種系統中HL的變錐演示給小伙伴們。

線切割HL系統變錐圖文教程:

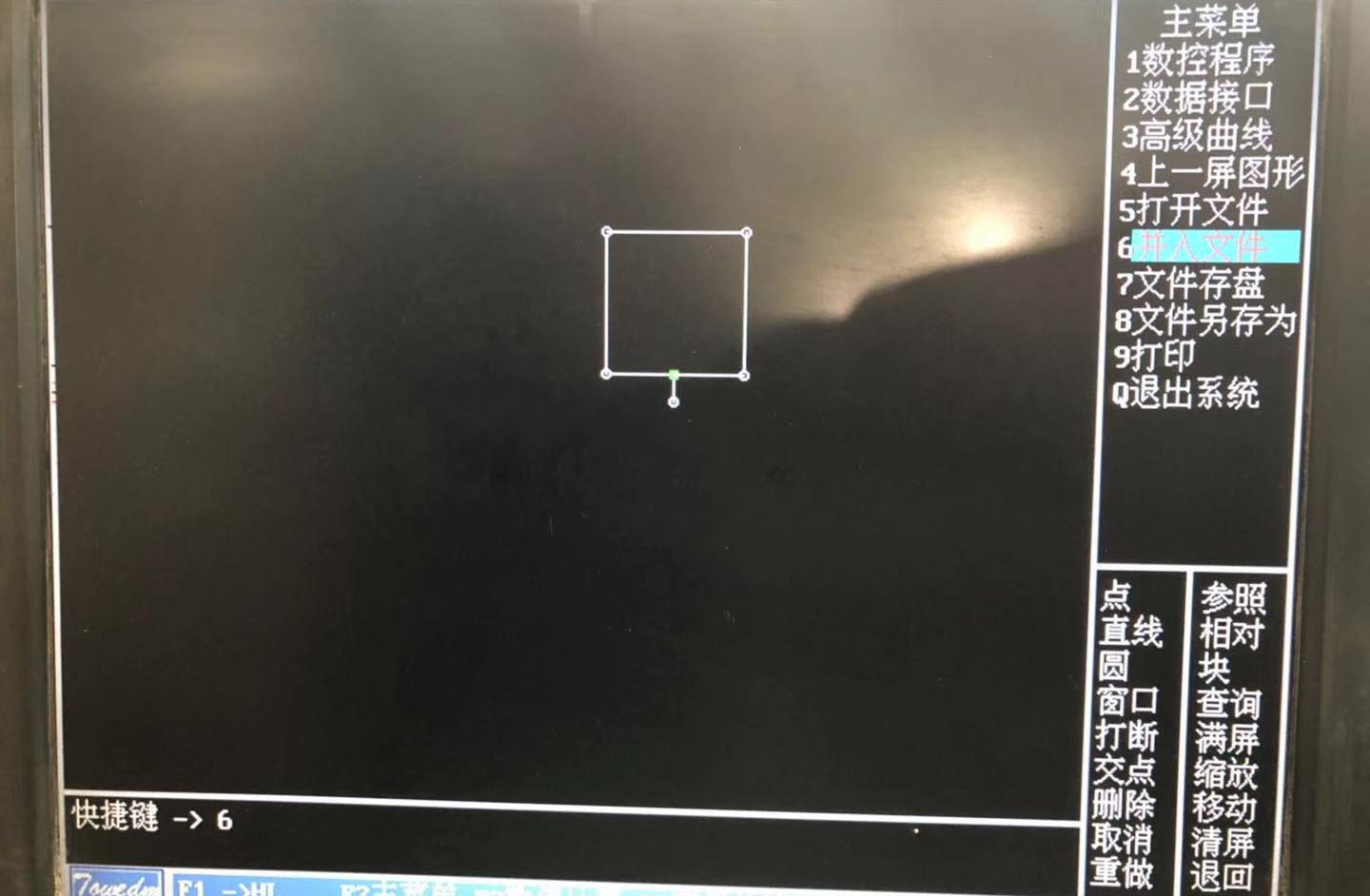

1、首先我們打開hl畫圖軟件，先畫一個正方形。

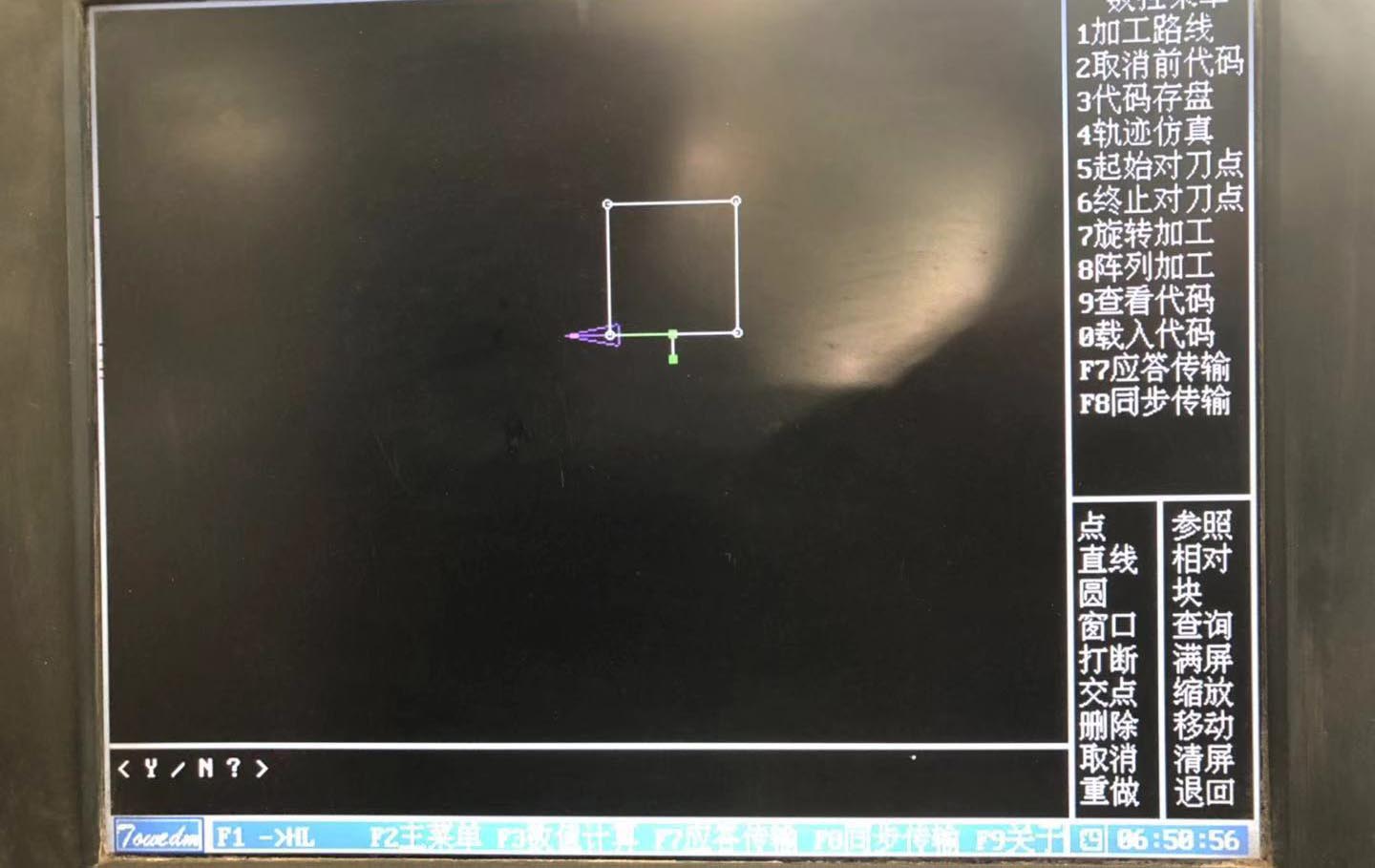

2、然后生成好加工路徑。

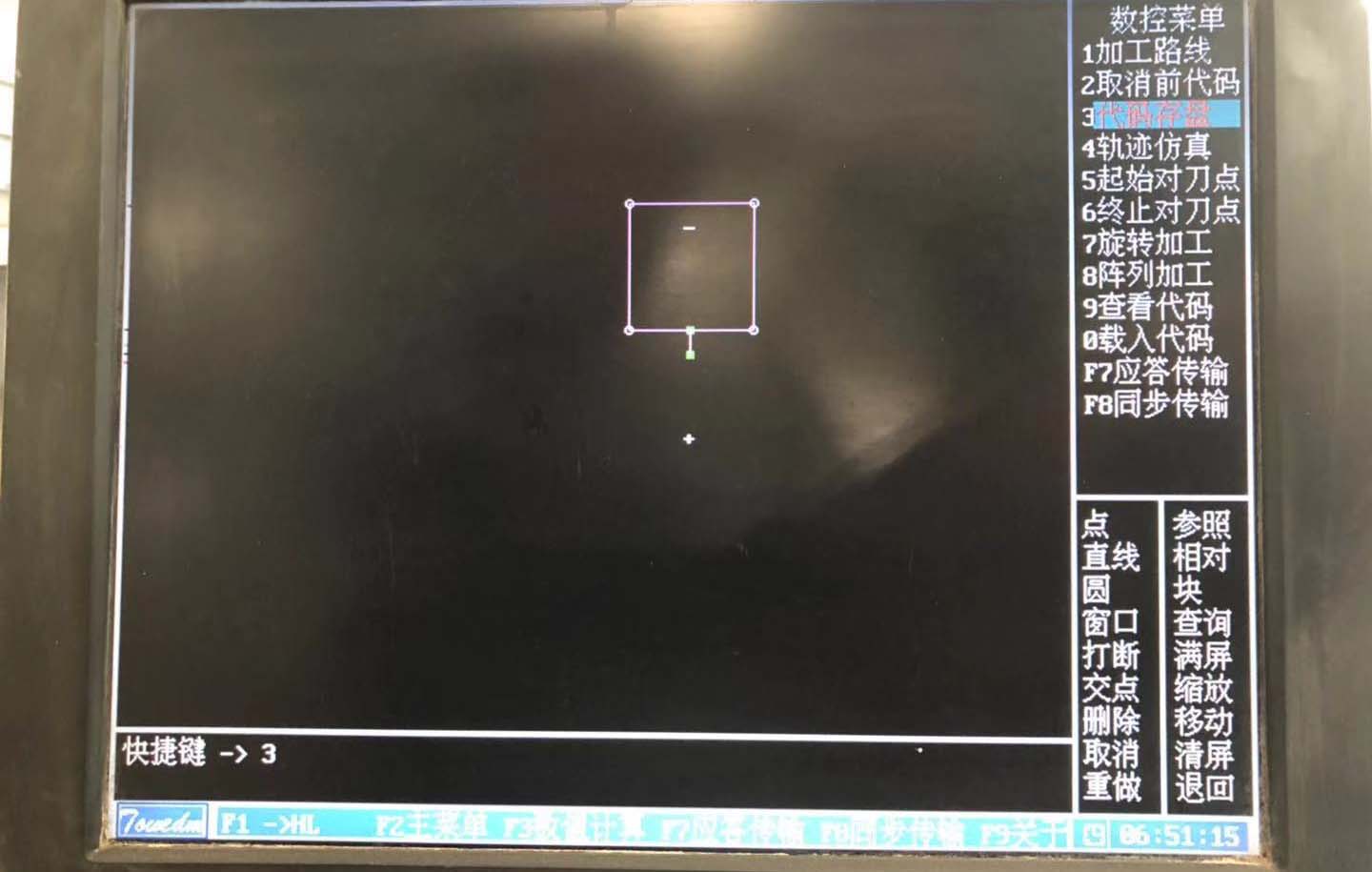

3、生成好后，然后保存3b文件。

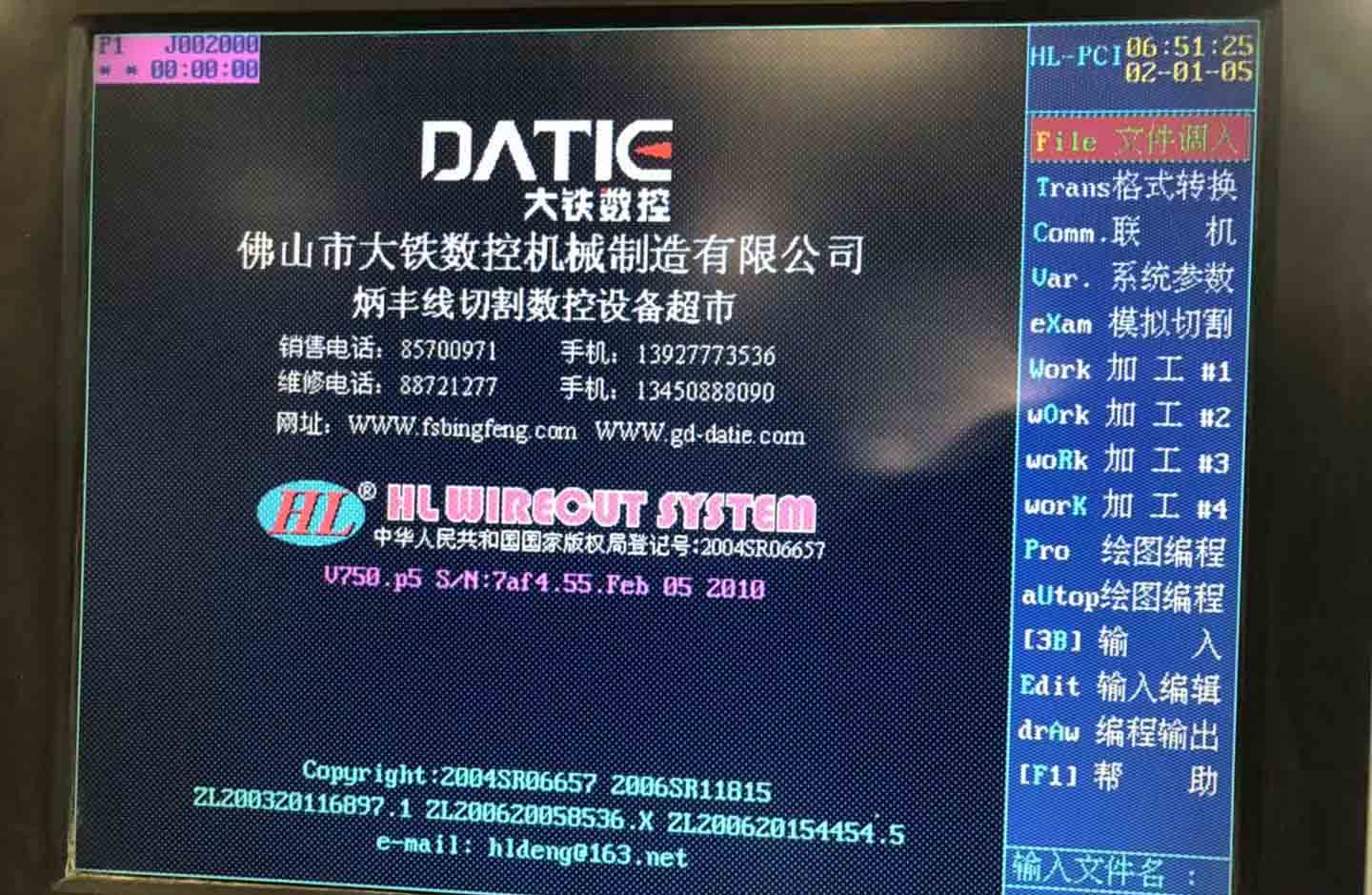

4、再切回主頁面，文件調入我們剛剛畫好的加工路徑，選擇3b程序。這里不要選錯，不要選擇成DAT文件模式，因為那個是圖形文件。

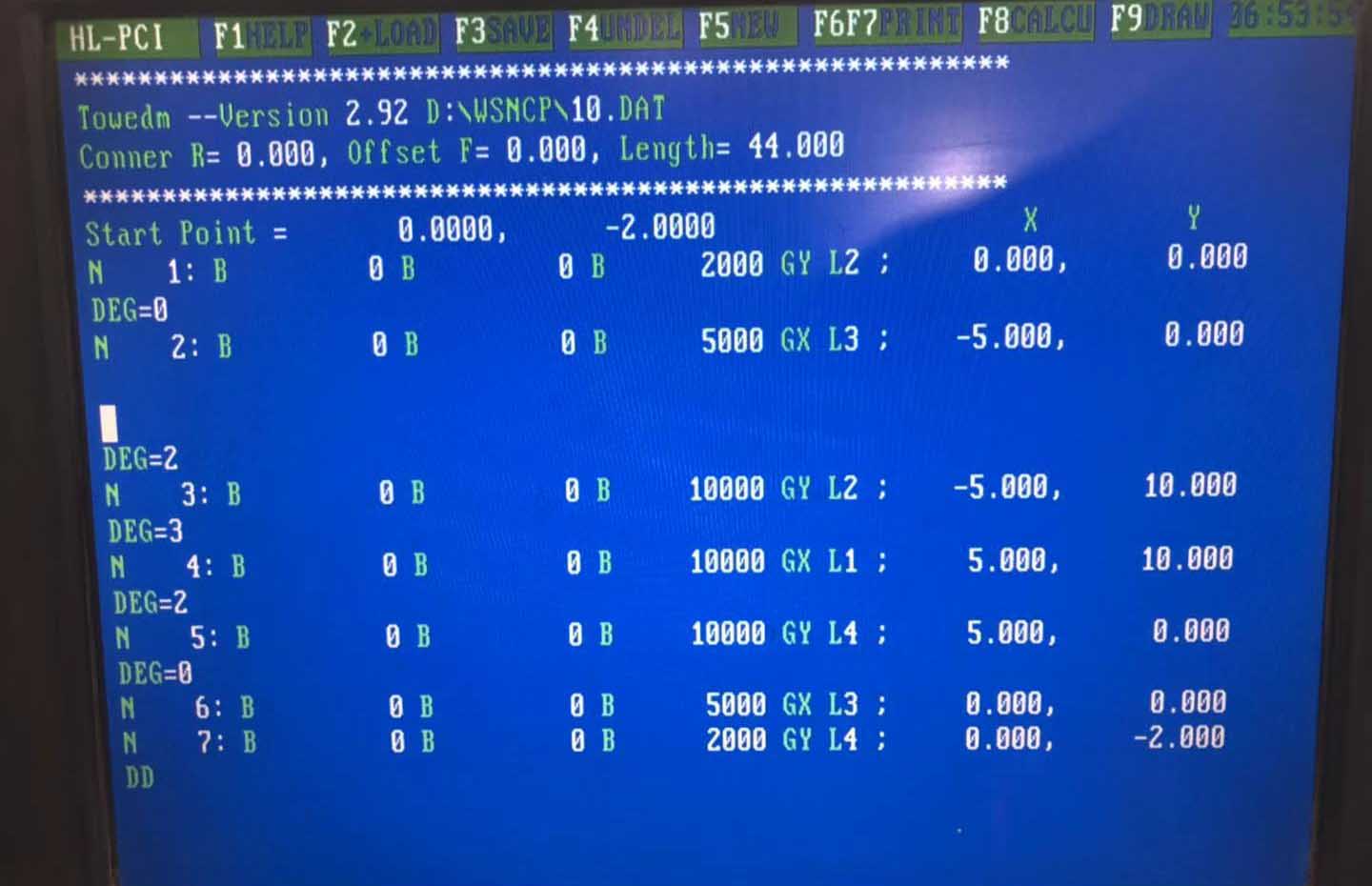

5、然后我們進入3b代碼程序頁面，在這里我們可以看見我們剛剛畫的圖形，每一段的線條的代碼。我們把需要的線條代碼前面，加上DEG=x度。例如這里這個正方形，我需要進刀線那個面為0度，逆時針開始為0-2-3-2度。所以我在每條邊前面，加上這個DEG指令，和相應對應的面的角度。（這點有點難度，需要多多嘗試）

6、輸入好后，我們再進主頁面調入這個3b文件，但是此時你會發現，是沒有錐度的加工路徑的。

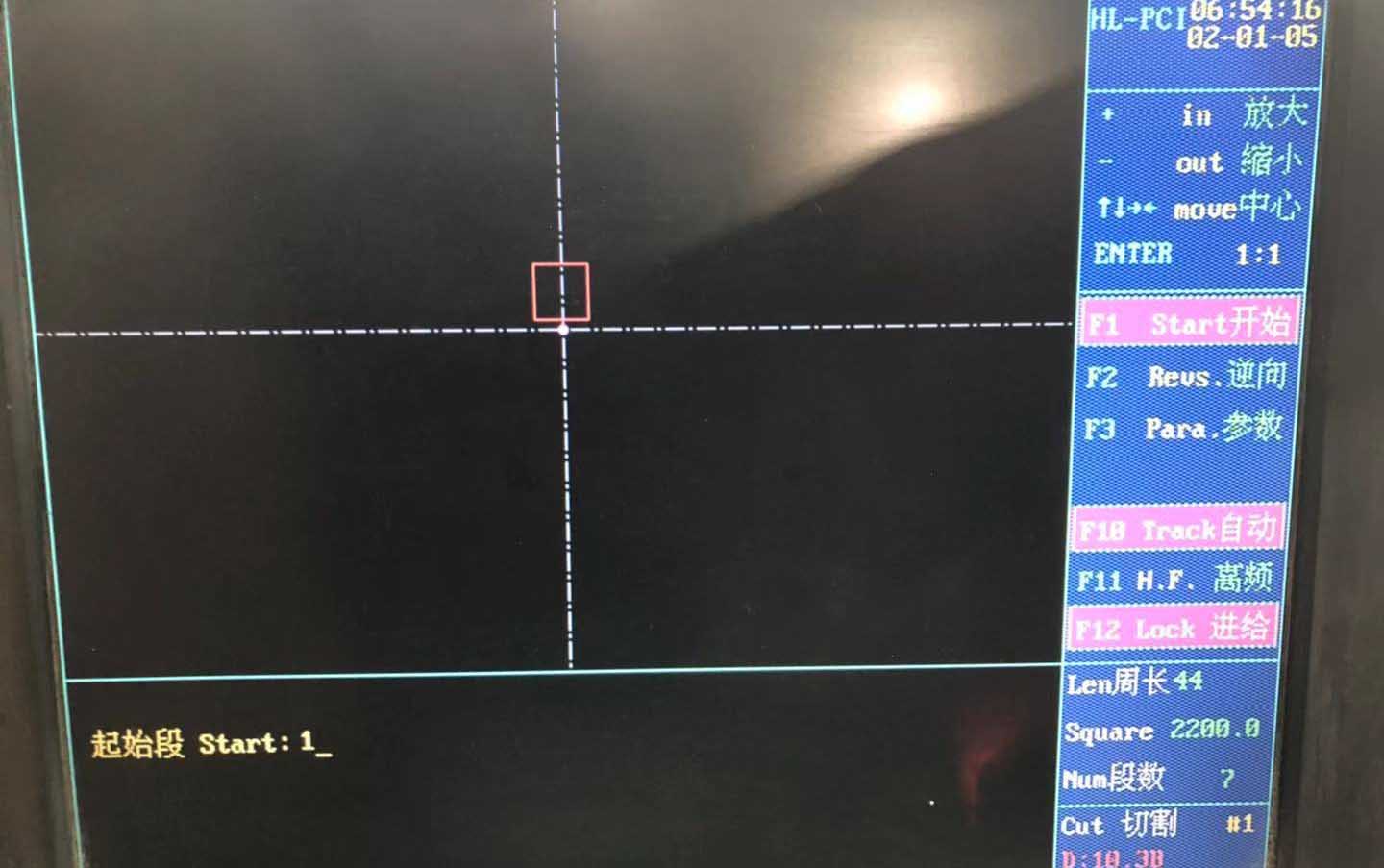

7、只需要按開始，帶有變錐的加工圖形就出來了。這個就是hl，畫變錐的教程。

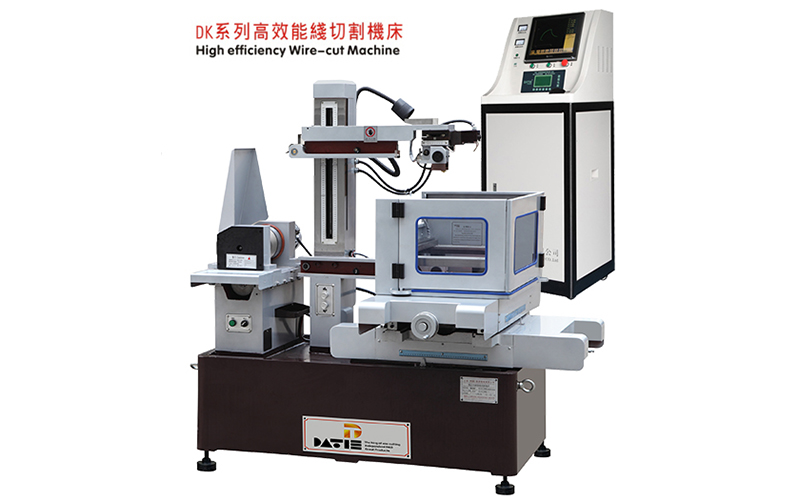

各位小伙伴學會了嘛，以上便是線切割HL系統變錐設置方法。覺得小編講的不錯，可以點擊下方中走絲線切割圖片，了解下每小時收益超36元的大鐵神機——DK系列極速線切割。
