在線切割加工中，加工圓，加工方，加工常規圖形是經常需要用到的，那么AUTOCUT軟件如何畫平行四變形呢？

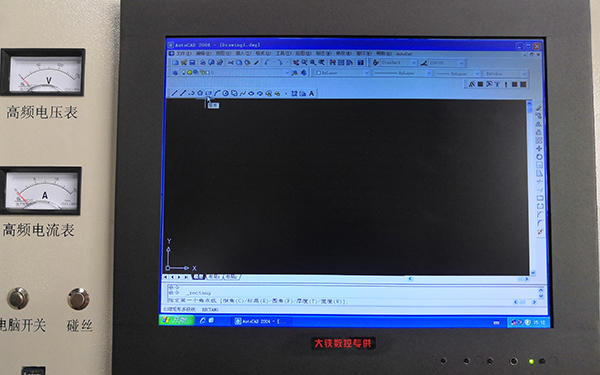

首先四角垂直的平行四邊形也就是方形，我們可以直接通過話方來完成，在工具欄里找到方的工具。

然后點擊，選著好初始點后，我們可以按D,然后輸入兩條邊的尺寸，這樣矩形就畫好了。

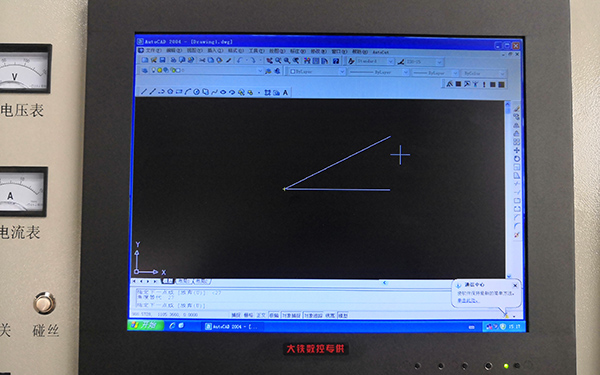

帶角度的平行四邊形，我們可以通過用畫直線的方式來完成。首先我們先畫一條邊。然后在兩條邊的相交點單擊一下。然后我們直接在命令欄內輸入：<X，X=我們想要的度數。這里我填了27度，然后我們根據提示，輸入平行四邊形的高。用同樣的方法畫好另外一邊，這里要注意一下，這個是指令的度數是按照逆時針?lè)较?，按?現象來定義的，在畫之前，我們一定要算好。兩邊都畫好后，在將缺口用直線補上。這樣平行四邊形就畫好了。

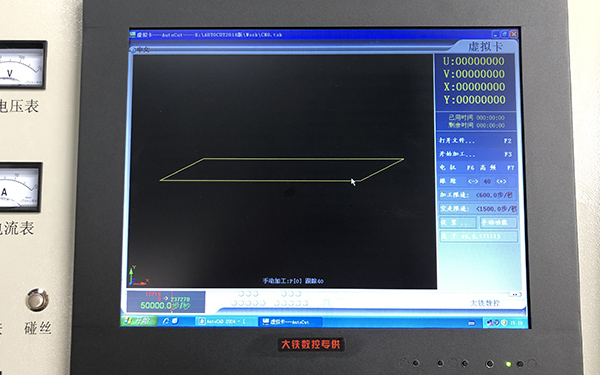

最后我們將加工路線生成好就可以直接開始切割了。

以上就是AUTOCUT線切割系統平行四邊形編輯圖文教程，小伙伴們學會了嘛。

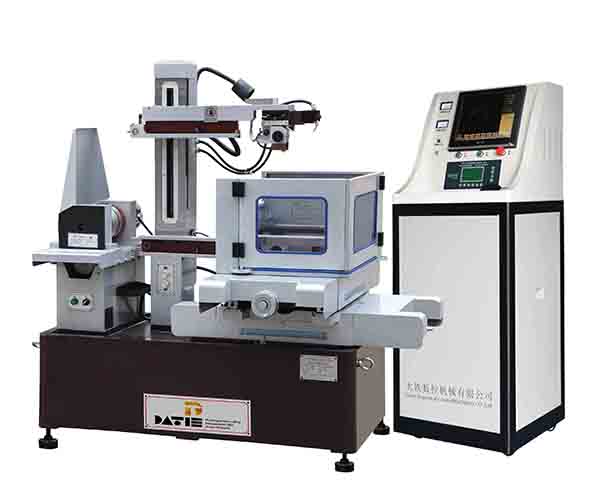

小編也向大家推薦上面這款大鐵DK系列極速線切割機床，穩定加工效率12000mm2/h,三年內下降不超過5%,并且上一次鉬絲可加工40萬方。想了解的小伙伴點擊下方圖片，或者直接聯系大鐵24小時咨詢熱線18924551991，期待您的垂詢！
